Übungsaufgaben zu KNX-Grundlagen

Übung 8  Linien-/Bereichskoppler

Erstellung des Grundprojektes

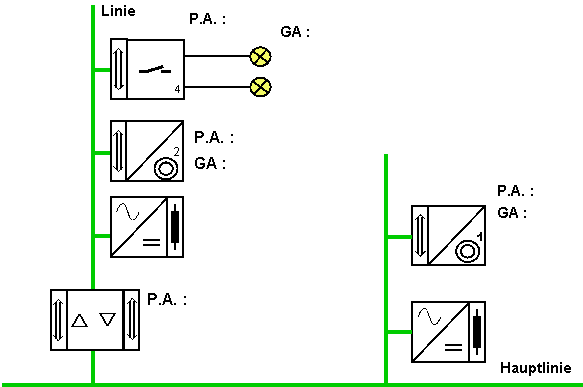

Für die Musterübung sollen immer zwei KNX-Koffer miteinander verbunden werden. Zuerst werden die beiden umzusetzenden Etagen festgelegt. An einem Koffer wird das Erdgeschoss in Betrieb genommen. Am zweiten Koffer wird das Obergeschoss in Betrieb genommen.

Im Erdgeschoss wird mit einem 1-fach-Taster das Licht im gesamten Haus eingeschaltet.
Im Obergeschoss wird mit einem 2-fach-Taster das Licht vom Schlafzimmer und Flur geschaltet.

Der 1-fach-Taster vom Erdgeschoss wird im Bereich 5 Linie „x“ projektiert. Der
2-fach-Taster sowie der Aktor vom Obergeschoss werden im Bereich 5 Linie
„x“ projektiert. Das „x“ steht für die Linienadresse der jeweiligen Schnittstelle des Koffers.

Nun müssen noch die Gruppenadressen (2 Ebenen) vereinbart werden.

Projektieren Sie diese Etagen, verbinden Sie nun beide Etagen direkt mit einer Busleitung miteinander und testen Sie die Funktion. (Trennen Sie zum Testen die Koffer vom Netzwerk)

Parametrieren der Linien-/Bereichskoppler

Fügen Sie den Linienkoppler in Ihr Projekt ein (Applikation Linienkoppler wählen und richtige physikalische Adresse einstellen). Öffnen Sie die Parameteransicht.

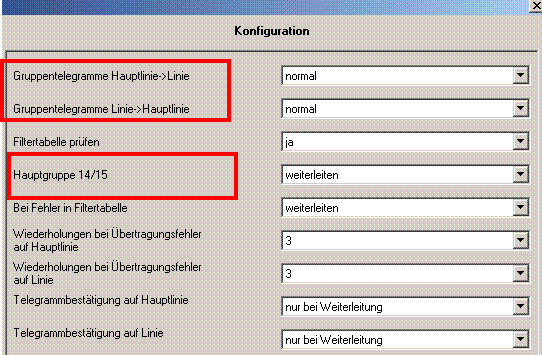

Hier kann die Art der Weiterleitung von Linie  Hauptlinie bzw. zurück umgestellt werden.

Die Hauptgruppen 14 und 15 stehen standardmäßig auf weiterleiten. Damit werden diese unabhängig von der Filtertabelle immer übertragen. (Dieser Punkt sollte in allen Kopplern auf “sperren” gestellt werden.)

Die anderen Einstellungen zur Telegrammwiederholung und Telegrammbestätigung bleiben in den Standardeinstellungen.

Verbinden Sie die Koffer über die Linienkoppler und testen Sie.
(Achtung: noch nicht die Applikation übertragen!)

Stellen die physikalische Adresse der Programmierschnittstelle entsprechend dem Montageort ein und übertragen Sie jetzt die Applikation des Kopplers. Testen Sie erneut.
