Übungsaufgaben zu KNX-Grundlagen
Übung 6.2 Jalousiefunktion mit Sicherheit (Windalarm)
Ändern Sie das vorherige Projekt wie folgt:

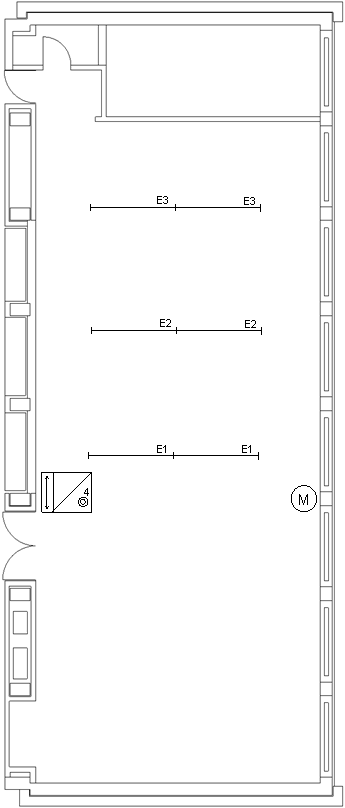

Zum Schalten wird ein 4-fach-Taster (2094) an der Eingangstür verwendet. Der Windalarm wird mit Hilfe der Tasterschnittstelle simuliert. Diese sollen folgende Funktionen erfüllen.
Taster Eingangstür
|
Taste oben schaltet Licht E1
|
EIN / AUS
|
|
Taste oben mitte schaltet Licht E2
|
EIN / AUS
|
|
Taste unten mitte schaltet Licht E3
|
EIN / AUS
|
|
Taste unten Jalousie
|
auf / ab sowie Lamelle
|
|
Tasterschnittstelle
|
Taster schaltet Windalarm
|
EIN / AUS
|
|
Hinweis: Beachten Sie, dass Sie für jede Funktion eine eigene Untergruppe anlegen müssen.
- Der Windalarm muss zyklisch Telegramme senden.
- Die Zeiten sind so zu wählen, dass die Zeit für das Senden kürzer ist, als für das Empfangen.
Verwenden Sie als Hauptgruppenadresse bitte die Nummer Ihres Koffers.
