Übungsaufgaben zu KNX-Grundlagen

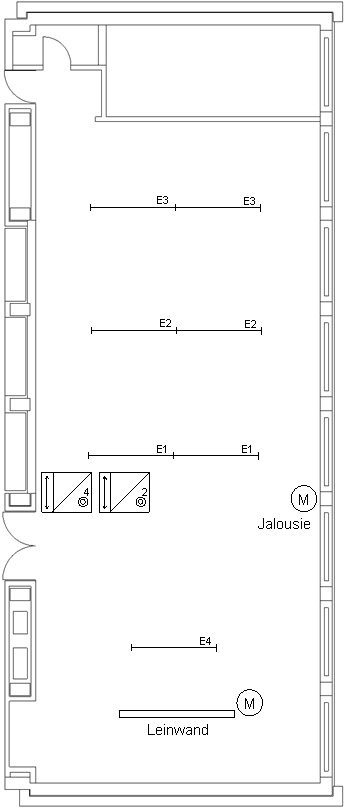

Übung 6.1 Leinwandfunktion (Rollladensteuerung)
Ändern Sie das vorherige Projekt wie folgt:
Zum Schalten werden ein 4-fach-Taster (2094) und ein 2-fach-Taster an der Eingangstür verwendet.
Diese sollen folgende Funktionen erfüllen.
Taster Eingangstür (Licht)
|
|
Taste oben schaltet Licht E1
|
EIN / AUS
|
|
|
Taste oben mitte schaltet Licht E2
|
EIN / AUS
|
|
|
Taste unten mitte schaltet Licht E3
|
EIN / AUS
|
|
|
Taste unten schaltet/dimmt E4
|
EIN / AUS heller / dunkler
|
|
Taster Eingangstür (Jalousie)
|
|
Taste oben Jalousie
|
auf / ab sowie Lamelle
|
|
|
Taste unten Leinwand
|
auf / ab sowie Stopp
|
|
Hinweis: Beachten Sie, dass Sie für jede Funktion eine eigene Untergruppe anlegen müssen.
- Für die Leinwandfunktion (Rolllade) muss der Kurzzeitbetrieb für die
Stopp-Funktion verknüpft werden.
- Beim Aktor muss aber die Lamellenverstellung deaktiviert werden
Verwenden Sie als Hauptgruppenadresse bitte die Nummer Ihres Koffers.
