Übungsaufgaben zu KNX-Grundlagen
Übung 2 Zentralfunktion
Legen Sie bitte selbstständig ein neues Projekt an.

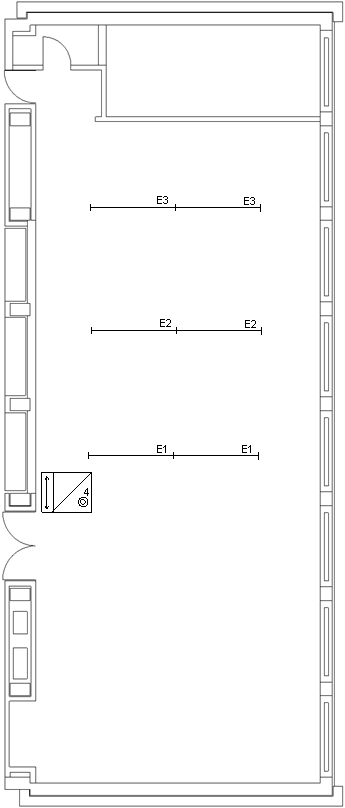

Zum Schalten wird ein 4-fach-Taster standard (Jung 2074) an der Eingangstür verwendet. Dieser soll folgende Funktion erfüllen.
|
Taste oben alle Leuchten
|
EIN / AUS
|
|
Taste oben mitte schaltet Licht E1
|
EIN / AUS
|
|
Taste unten mitte schaltet Licht E2
|
EIN / AUS
|
|
Taste unten schaltet Licht E3
|
EIN / AUS
|
|
Hinweis: Beachten Sie, dass Sie für jede Funktion eine eigene Untergruppe anlegen müssen.
Verwenden Sie als Hauptgruppenadresse bitte die Nummer Ihres Koffers und als physikalische Adresse das System wie bei Übung 1.
