Übungsaufgaben zu KNX-Grundlagen

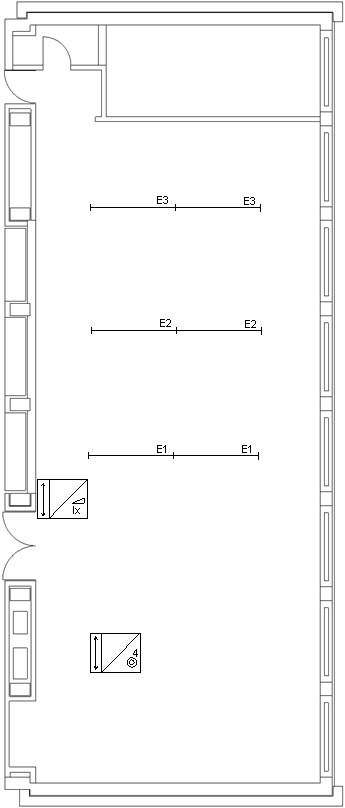

Übung 4.1  Bewegungsmelder



Ändern Sie das vorherige Projekt wie folgt:



Zum Schalten der 3 Leuchtengruppen wird ein Bewegungsmelder an der Eingangstür verwendet.

Der Dozent erhält vorn die Möglichkeit die Leuchten einzeln zu bedienen und den Bewegungsmelder zu sperren.

In der Sperrfunktion sollen alle Leuchte eingeschaltet werden.



Bewegungsmelder

    Bei erkennen einer Bewegung alle Leuchten einschalten.

Taster Dozent





Taste oben Bewegungsmelder sperren, alle Leuchten

EIN



Taste oben mitte schaltet Licht  E1

EIN / AUS



Taste unten mitte schaltet Licht  E2

EIN / AUS



Taste unten schaltet Licht  E3

EIN / AUS









Verwenden Sie als Hauptgruppenadresse bitte die Nummer Ihres Koffers.
